Das Wichtigste in Kürze

✅ Ehrliche Analysen: Die Top 5 Maschinen im schonungslosen Vergleich.

✅ Kaufberatung ohne Bullshit: Worauf du wirklich achten musst (Motor, Rundlauf, Gusseisen).

✅ Praxis-Geheimnisse: Wie du Holz, Metall und Kunststoff bohrst, ohne das Material zu ruinieren.

✅ Arbeitssicherheit & Pflege: Die eisernen Regeln, damit deine Finger dranbleiben und die Maschine ewig lebt.

  • Eine präzise Tisch- oder Säulenbohrmaschine bildet die mechanische Grundlage für toleranzfreie Bohrungen in Holz und Metall.
  • Dieser Ratgeber evaluiert basierend auf vier Jahrzehnten industrieller und handwerklicher Erfahrung die aktuellen Modelle 2026. Der Fokus liegt auf der Verwindungssteifigkeit, der Arbeitssicherheit und der fachgerechten Instandhaltung.

Warum eine Tischbohrmaschine?

Ein akkurates Bohrergebnis erfordert mehr als nur Augenmaß. Wer Bauteile nach genauen Toleranzen fertigen muss, stößt mit handgeführten Maschinen schnell an physikalische Grenzen. Besonders bei teuren Werkstoffen führt mangelnde Führung der Achsen rasch zu unbrauchbarem Ausschuss.

Die Problematik handgeführter Bohrmaschinen liegt in der fehlenden Fixierung der Z-Achse. Selbst bei höchster physischer Kontrolle weicht der Bohrwinkel ab. Der Bohrer verläuft, die Flanken des Bohrlochs werden ungleichmäßig belastet, und die geforderte Rechtwinkligkeit ist nicht mehr gegeben.

Für grobe Montagearbeiten mag das freihändige Bohren ausreichen. Sobald jedoch Gewinde in Metall geschnitten werden, Passungen für Holzdübel erforderlich sind oder tiefe Sacklöcher in harten Stahl gebohrt werden, ist eine stationäre Führung zwingend notwendig.

Eine professionell konstruierte Tisch- oder Säulenbohrmaschine eliminiert diese Fehlerquellen. Durch ihre massive Bauweise absorbiert sie auftretende Torsionskräfte und garantiert eine exakte, wiederholbare Senkrechtführung der Pinole. Sie arbeitet unter konstanter mechanischer Vorgabe, unabhängig von Ermüdungserscheinungen des Anwenders.

Mein Name ist Hans. In dieser Analyse für das Jahr 2026 verzichte ich auf werbliche Versprechen und konzentriere mich auf technische Fakten. Wir bewerten die Maschinen anhand ihrer Rundlaufgenauigkeit, der Motorcharakteristik unter Last und der Verwindungssteifigkeit ihrer Konstruktion.

Wichtig: Minderwertige Fertigungstoleranzen bei Werkzeugmaschinen führen unweigerlich zu fehlerhaften Werkstücken und machen eine vorzeitige Ersatzbeschaffung unumgänglich.

Dieser Ratgeber differenziert objektiv zwischen Maschinen für gelegentliche Montagearbeiten und Systemen für den semiprofessionellen Dauerbetrieb. Wir analysieren Spindelrundlauf, Pinolenspiel und Motorleistungstransfer, um eine langfristig verlässliche Investitionsentscheidung zu ermöglichen.

Weitere Werkzeugtests und Kaufberatung finden Sie bei Werkstatt-Kompass.

Der Schnelle Überblick: Die Top 5 Tischbohrmaschinen im Vergleich

Für eine effiziente Entscheidungsfindung folgt zunächst eine tabellarische Übersicht der evaluierten Modelle.

Achtung: Eine Kaufentscheidung sollte jedoch nicht ausschließlich anhand isolierter Leistungsdaten getroffen werden. Die technischen Details im weiteren Verlauf sind maßgeblich für die materialspezifische Eignung.

Die folgende Tabelle fasst die Kernparameter der Maschinen zusammen. Eine detaillierte Betrachtung der mechanischen Eigenschaften finden Sie in den anschließenden Abschnitten.

Meister-Tipp: Bei mobiler Ansicht lässt sich die Tabelle durch horizontales Wischen vollständig anzeigen.
Modell Bewertung Leistung Kurz-Fazit Preis Kaufen
Bosch PBD 40
🏆 Testsieger
⭐⭐⭐⭐⭐
(4.7/5)
710 Watt
(2500 U/min)
✅ Digitaler Komfort
❌ Viel Plastik
24999€ Amazon
Scheppach DP55
💰 Preistipp
⭐⭐⭐⭐⭐
(4.4/5)
710 Watt ✅ Stufenlose Drehzahl
❌ Schwacher Laser
10489€ Amazon
Optimum B23 Pro
👑 Profi-Tipp
⭐⭐⭐⭐⭐
(4.9/5)
750 Watt ✅ Extreme Präzision
❌ Sehr teuer
42900€ Amazon
Einhell TC-BD 630 ⭐⭐⭐⭐⭐
(4.1/5)
630 Watt ✅ Sehr günstig
❌ Schwacher Motor
20495€ Amazon
Parkside PTBM 400 B1 ⭐⭐⭐⭐⭐
(4.0/5)
400 Watt
(2650 U/min)
✅ Lidl-Klassiker
❌ Glücksspiel b. Rundlauf
€ -

Wie wir analysieren: Technische Evaluation nach Industriestandards

Die Kriterien dieser Evaluation basieren auf mechanischen Grundsätzen. Technische Datenblätter der Hersteller wurden mit der physikalischen Belastbarkeit der Bauteile abgeglichen. Bewertet wird das Verhalten der Maschinen unter realen Zerspanungsbedingungen, hinsichtlich Steifigkeit und Maßhaltigkeit.

Wichtig: Theoretische elektrische Kennzahlen im Leerlauf sind nicht aussagekräftig. Entscheidend ist die Verwindungssteifigkeit und die Drehmomentübertragung während des Eindringens der Werkzeugschneide in das Material.

Rundlaufgenauigkeit der Bohrspindel

Eine unzureichende Rundlaufgenauigkeit führt zu einer radialen Abweichung des Bohrers. Diese Exzentrizität resultiert in unpräzisen Bohrungsdurchmessern und asymmetrischer Krafteinwirkung auf die Hauptschneiden. Bei der Gewindefertigung in Metallwerkstoffen führt ein unrunder Vorbohrdurchmesser zur Fehlbelastung und infolgedessen zum Bruch des Gewindebohrers. Eine den Normen entsprechende Maschine zentriert die Spindelachse spielfrei.

Motorleistung und Drehmoment unter Last

Die angegebene elektrische Nennleistung (Watt) beschreibt oft nur die theoretische Leistungsaufnahme. Entscheidend ist jedoch das abgegebene Drehmoment an der Spindel. Bei unterdimensionierten Motoren sinkt die Drehzahl unter Last drastisch ab. Dies führt zu einer erhöhten thermischen Belastung der Motorwicklungen. Im Grenzfall blockiert der Bohrer, während der Antriebsriemen durchrutscht und durch die Gleitreibungshitze zerstört wird.

Für die Ermittlung der korrekten Schnittgeschwindigkeiten verweisen wir auf unsere technische Drehzahltabelle für Metall- und Holzbearbeitung.

Meister-Tipp: Die tatsächliche Leistungsfähigkeit eines Antriebsstrangs offenbart sich erst beim Einsatz großer Zerspanungsquerschnitte in zähen Werkstoffen wie S235JR Baustahl.

Materialgüte und Verwindungssteifigkeit

Die mechanische Basis einer Werkzeugmaschine muss über eine hohe Masse verfügen, um Eigenschwingungen zu dämpfen, die beim Zerspanen entstehen. Leichtbaukomponenten aus Kunststoff oder dünnwandigem Stahlblech weisen eine zu geringe strukturelle Steifigkeit auf. Diese elastische Verformung überträgt hochfrequente Vibrationen auf das Werkstück und verringert die Oberflächengüte der Bohrung maßgeblich. Grauguss ist aufgrund seiner kristallinen Gefügestruktur und hohen Dichte das optimale Material zur Schwingungsdämpfung im Maschinenbau.

Die Modelle im Detail: Technische Evaluation

Im Folgenden analysieren wir die spezifizierten Maschinenmodelle hinsichtlich ihrer Konstruktionsmerkmale, ihrer materialspezifischen Einsatzbereiche und fertigungstechnischen Limitationen.

Bosch PBD 40 – Elektronische Komfortfunktionen und Leichtbau

Die Bosch PBD 40 zeichnet sich primär durch ihre elektronische Sensorik und Motorsteuerung aus. Dies ermöglicht eine stufenlose Anpassung der Schnittgeschwindigkeit an den Werkstoff, ohne den manuellen Eingriff in ein Riemengetriebe. Das digitale Display zur exakten Bohrtiefenmessung und der Hub von 90 mm bieten signifikante Vorteile bei der Serienfertigung sowie bei präzisen Sacklochbohrungen.

Lesen Sie hier unsere detaillierte technische Analyse der Bosch PBD 40.

Der konstruktive Nachteil dieses Modells liegt in seinem geringen Eigengewicht von lediglich ca. 11 kg. Der hohe Anteil an thermoplastischen Gehäuseteilen reduziert die Schwingungsdämpfung erheblich. Für Zerspanungsprozesse in harten Stahllegierungen ist die Steifigkeit der Säule suboptimal dimensioniert. Das seitliche Handrad bietet zudem eine weniger direkte haptische Rückmeldung über den Vorschubdruck als eine klassische Pinolenführung über ein Drehkreuz.

Meister-Tipp: Bei hohen Bohrwiderständen in harten Werkstoffen muss der axiale Vorschubdruck kontrolliert dosiert werden. Eine zu hohe mechanische Krafteinwirkung führt bei dieser Leichtbauweise zur Durchbiegung der Säule und damit zur Abweichung der Z-Achse.
Bosch PBD 40 Tischbohrmaschine
KLASSENSIEGER

Bosch PBD 40

  • Motorleistung: 710 Watt
  • Drehzahlregulierung: Elektronisch, stufenlos
  • Bohrfutter: Schlüsselloses Schnellspannbohrfutter
  • Gewicht: 11,2 kg
Spezifikationen Prüfen

Vorteile

  • Digitale Drehzahlanzeige und exakte Tiefenmessung
  • Elektronische Drehzahlregelung erübrigt Riemenwechsel
  • Integrierte Laserkreuz-Zentrierung zur optischen Ausrichtung

Nachteile

  • Geringe Gehäusemasse verringert Schwingungsdämpfung
  • Seitliches Handrad erschwert die taktile Vorschubkontrolle

Scheppach DP55 – Stufenloses Getriebe im Einstiegssegment

Für Budgets im Einstiegsbereich bietet die Scheppach DP55 eine vertretbare Grundausstattung. Ein wesentlicher mechanischer Vorteil in dieser Preisklasse ist das implementierte Variogetriebe, welches eine stufenlose Drehzahlanpassung ermöglicht, ohne das Antriebsgehäuse öffnen zu müssen.

Lesen Sie hier unsere detaillierte technische Evaluation der Scheppach DP-Serie.

Diese mechanische Lösung steigert die Prozesseffizienz beim Werkzeugwechsel. Konstruktionsbedingt stößt der Motor bei massiven Stahlquerschnitten an seine thermische Drehmomentgrenze, weist jedoch für typische Zerspanungen in Holz- und Aluminiumlegierungen ausreichende Reserven auf.

Meister-Tipp: Integrierte Kreuzlinienlaser im unteren Preissegment weisen oftmals Streuungstoleranzen auf. Eine mechanische Vorzentrierung mittels Körner ist für exakte Lochpositionierungen unerlässlich.
Scheppach DP55
WIRTSCHAFTLICHKEIT

Scheppach DP55

  • Motorleistung: 710 Watt
  • Drehzahlregulierung: Mechanisch stufenlos
  • Bohrfutter: Schnellspannbohrfutter
Spezifikationen Prüfen

Vorteile

  • Stufenlose Drehzahlregulierung erhöht die Ergonomie
  • Solide Grundstabilität im entsprechenden Segment
  • Hohe Kosteneffizienz für Basisanwendungen

Nachteile

  • Leistungsabfall bei hohen Zerspanungskräften
  • Optisches Lasersystem erfordert häufige Nachkalibrierung

Einhell TC-BD 630 – Basismaschine für das Einstiegssegment

Die Einhell TC-BD 630 ist konstruktiv auf fundamentale Bohrarbeiten in weniger anspruchsvollen Werkstoffen ausgelegt. Der Asynchronmotor mit 630 Watt Nennleistung bietet für die meisten Anwendungen in Holz ausreichend Kraft, erreicht bei zähem Baustahl jedoch rasch seine thermische und mechanische Belastungsgrenze.

Die Maschine verfügt über einen konventionellen Riemenantrieb zur Drehzahländerung. Das verbaute Zahnkranzbohrfutter erfordert die Nutzung eines Spannschlüssels. Trotz der rein mechanischen Basis liefert die Maschine eine deutlich reproduzierbarere Winkelgenauigkeit im Vergleich zu Freihandbohrungen.

Meister-Tipp: Eine übermäßige Riemenspannung nach dem Umrüsten erhöht die radiale Belastung auf die Spindellagerung und führt zu vorzeitigem Verschleiß. Der Riemen muss unter leichtem Daumendruck noch minimal nachgeben.
Einhell TC-BD 630
BASISAUSSTATTUNG

Einhell TC-BD 630

  • Motorleistung: 630 Watt
  • Drehzahlregulierung: Manuell über Riemenscheiben
  • Bohrfutter: Zahnkranzbohrfutter
Spezifikationen Prüfen

Vorteile

  • Geringe Kapitalbindung für gelegentliche Nutzung
  • 630 Watt Leistungstransfer für Holzbearbeitung
  • Zufriedenstellende Ergebnisse innerhalb der Normtoleranzen für Holz

Nachteile

  • Manuelle Rüstzeiten durch Riemenumlegung
  • Spannfutter erfordert Zusatzwerkzeug zur Werkzeugfixierung

Optimum B23 Pro – Hochpräzisionsmaschine für Industrie und Handwerk

Die Optimum B23 Pro ist für den semiprofessionellen und gewerblichen Dauerbetrieb konzipiert. Die tragenden Systemkomponenten bestehen aus schwerem Grauguss, was Vibrationen effektiv absorbiert. Diese Anlage richtet sich an Bearbeitungsanforderungen mit minimalen Fertigungstoleranzen.

Der 750-Watt-Industriemotor liefert ein konstantes Drehmoment auch bei niedrigen Drehzahlen. Maßgeblich ist die zertifizierte Rundlaufgenauigkeit der Spindel von garantiert unter 0,02 Millimetern. Dies ermöglicht ein exaktes Reiben und Bohren in anspruchsvollen Stählen. Die Drehmomentübertragung erfolgt zwar konventionell über Riemen, profitiert jedoch von der MK2-Spindelaufnahme, die die direkte Verwendung von Werkzeugen mit Morsekegel zulässt.

Meister-Tipp: Der Einsatz von Morsekegel-Bohrern (MK2) direkt in der Pinole minimiert die Hebelwirkung, eliminiert das Spiel des Bohrfutters und maximiert die Zentriergenauigkeit bei großen Bohrdurchmessern.
Optimum B23 Pro
INDUSTRIESTANDARD

Optimum B23 Pro

  • Motorleistung: 750 Watt (Industrienorm)
  • Drehzahlregulierung: Keilriemengetriebe
  • Bohrfutter: Präzisions-Schnellspannfutter & MK2-Aufnahme
Spezifikationen Prüfen

Vorteile

  • Zertifizierte Rundlaufgenauigkeit (Abweichung < 0,02 mm)
  • Massive Gussarchitektur absorbiert maschinelle Resonanzen
  • MK2-Aufnahme für die kraftschlüssige Aufnahme von Morsekegel-Werkzeugen

Nachteile

  • Hohes Investitionsvolumen
  • Drehzahländerung verlangt physischen Eingriff in den Antriebsstrang

Parkside PTBM 400 B1 – Aktionsware mit Serientoleranzen

Dieses Modell aus dem Niedrigpreissegment zeichnet sich primär durch seine minimalen Anschaffungskosten aus. Konstruktionsbedingt ist die Nennleistung von 400 Watt für den Einsatz im Metallbau unzureichend.

Ein kritischer Faktor bei diesem Produkt ist die stark schwankende Fertigungstoleranz: Das Radialspiel der Pinole kann je nach Produktionscharge erheblich variieren, was die Anlage für exakte Passungsarbeiten oft unbrauchbar macht. Für untergeordnete Vorbohrungen in weichem Fichtenholz ist sie statthaft, sofern eine Marktverfügbarkeit gegeben ist.

Meister-Tipp: Vor der Erstinbetriebnahme sollte das Radialspiel der voll ausgefahrenen Spindel durch manuelle Krafteinwirkung geprüft werden. Bei übermäßiger kinematischer Abweichung liegt ein Produktionsfehler vor.
Parkside PTBM 400 B1
DISCOUNTER-MODELL

Parkside PTBM 400 B1

  • Motorleistung: 400 Watt
  • Drehzahlregulierung: Manuell über 5 Riemenstufen
  • Bohrfutter: Zahnkranzbohrfutter
Spezifikationen Prüfen

Vorteile

  • Minimale wirtschaftliche Belastung
  • Hinreichende Funktion für grobe Holzarbeiten
  • Kulante Rücknahmekonditionen des Vertriebsnetzes

Nachteile

  • Mögliches ausgeprägtes Toleranzspiel im Spindellager
  • Inkonstante Warenverfügbarkeit als Aktionsware

Kaufberatung: Technische Spezifikationen evaluieren

Die Hersteller bewerben ihre Maschinenkomponenten häufig mit optischen Ausstattungsmerkmalen wie LEDs, Lasersystemen oder theorethischen Spitzenleistungswerten. Diese Merkmale dürfen nicht über die fundamentale mechanische Konstruktion hinwegtäuschen. Die Kaufentscheidung muss auf werkstofftechnischen Anforderungen basieren.

Meister-Tipp: Ein maschineller Fehlkauf mindert nicht nur die Güte des Arbeitsergebnisses, sondern verursacht durch frühzeitigen Werkzeugverschleiß langfristig höhere Betriebskosten.

Eine differenzierte Betrachtung der physikalischen Grundanforderungen verhindert Fehlinvestitionen und erhöht die Produktivität.

Grundlegende Unterscheidung der Einsatzprofile:

  • Holzbearbeitung: Hohe Schnittgeschwindigkeiten, großer Pinolenhub und ergonomische Bedienelemente sind priorisiert. Verwindungssteifigkeit ist hier nachrangig.
  • Metallbearbeitung: Hohe Gehäusemasse zur Vibrationsabsorption, starkes Drehmoment im unteren Drehzahlbereich und minimale Spindeltoleranzen sind zwingend erforderlich.

Motorleistung und Drehmomentkurve

Ein 350-Watt-Motor liefert bei Kunststoffen oder Weichholz ausreichende Schnittgeschwindigkeiten. Beim Bohren in Baustahllegierungen oder bei der Nutzung großer Forstnerbohrer in Hartholz steigt der Zerspanungswiderstand jedoch exponentiell an. Unterdimensionierte Motoren erleiden einen starken Drehzahlabfall, was die thermische Auslastung der Motorwicklungen kritisch erhöht und den Schneidenverschleiß des Bohrers beschleunigt. Für die fachgerechte Bearbeitung von Metallen ist eine elektrische Leistung von mindestens 500 Watt mit einer robusten Drehmomentübertragung obligatorisch.

Antriebsstrang: Riemengetriebe vs. Elektronik

Das konventionelle Riemengetriebe erfordert zur Drehzahlanpassung das manuelle Öffnen des Gehäuses und das Umlegen der Keilriemen auf verschiedene Riemenscheiben. Dieser physische Eingriff unterbricht den Arbeitsfluss.

Achtung: Um Rüstzeiten zu sparen, wird in der Praxis oftmals mit fehlerhaften Schnittgeschwindigkeiten gearbeitet. Dies führt zur thermischen Zerstörung der Werkzeugschneiden und zur Kaltverfestigung des Werkstücks.

Mechanische Variogetriebe oder elektronisch geregelte Motoren erlauben hingegen eine stufenlose Anpassung der Drehzahl. Diese Effizienzsteigerung der Prozesskontrolle optimiert die Werkzeugstandzeit erheblich.

Spannmittel: Zahnkranz- vs. Schnellspannbohrfutter

Das Spannfutter stellt die Kraftübertragung zur Schneide sicher. Klassische Zahnkranzbohrfutter erfordern zur kraftschlüssigen Fixierung des Werkzeugs einen separaten Spannschlüssel.

Wichtig: Ein loses Spannwerkzeug stellt im Betriebsablauf eine vermeidbare Fehlerquelle dar. Der Verlust des Schlüssels blockiert den Werkzeugwechsel vollständig. Zudem besteht das mechanische Risiko der Fehlzentrierung, wenn der Zahnkranz nicht an allen drei Positionen gleichmäßig gespannt wird.

Hochwertige Schnellspannbohrfutter arretieren das Werkzeug ohne Zusatzelemente und zentrieren die Spannbacken autonom. Die radiale Haltewirkung ist durch die Selbsthemmung der Gewinde ausreichend hoch dimensioniert.

Pinolenhub: Die axiale Verfahrstrecke

Der Pinolenhub definiert die maximale Tiefe, die ohne Höhenjustierung des Bohrtisches in einem Zug gefertigt werden kann. Ein zu geringer Hub erzwingt das Absetzen des Werkzeugs, das vertikale Verschieben des Tisches und das erneute Einführen des Bohrers in die Kavität. Dieser Prozess führt fast unweigerlich zu Achsfehlern und mindert die Oberflächengüte der Bohrungswandung.

Wichtig: Für die Durchdringung von massiven Konstruktionshölzern oder das Ausführen von tiefen Sacklochbohrungen muss ein minimaler Pinolenhub von 80 Millimetern vorausgesetzt werden.

Zusammenfassung der maschinellen Anforderungen

  • Maschinenbett: Grauguss zur Schwingungsdämpfung ist bei der Metallverarbeitung unersetzlich.
  • Leistungstransfer: Minimum 500 W für Stahlwerkstoffe; geringere Nennleistungen limitieren den Einsatzbereich auf Leichtbau.
  • Spannfutter: Schnellspannfutter zur Optimierung der Rüstzeiten und Prozesssicherheit.
  • Antriebsart: Stufenlose Regulierung verhindert den vorzeitigen thermischen Werkzeugverschleiß.

Zerspanungstechnik in der Praxis: Werkstoffspezifisches Bohren

Der Erwerb der Maschinenhardware ist lediglich die Grundvoraussetzung. Die kinematischen Parameter müssen präzise auf die Materialeigenschaften des Werkstücks abgestimmt werden, um normgerechte Resultate zu erzielen.

Wichtig: Die Viskosität, Härte und Wärmeleitfähigkeit des Werkstoffs diktieren die Schnittgeschwindigkeit und den anliegenden Vorschubdruck.

Die Verwendung identischer Prozessvariablen für Konstruktionsholz, Baustahl und thermoplastische Kunststoffe führt zwangsläufig zur Zerstörung der Schneidengeometrie und zu mangelhaften Bohrungsoberflächen. Die Parameter müssen werkstoffgerecht adaptiert werden.

Holzbearbeitung: Minimierung von Faserausrissen

Holz besitzt ein anisotropes, faseriges Gefüge. Beim Austritt des Spiralbohrers auf der Werkstückunterseite fehlt dem Material der axiale Gegendruck. Die Schubkraft des Bohrers übersteigt dort die Zugfestigkeit der Holzfasern, was zu unkontrollierten strukturellen Ausrissen an der Austrittskante.

Forstnerbohrer schneidet sauberes Loch in Eichenholz mit einem untergelegten Opferholz Das untergelegte Opferholz erzeugt einen kontinuierlichen Gegendruck und verhindert das Ausbrechen der Holzfasern an der Austrittskante.

Die technische Vorgehensweise

Durch das planparallele Unterlegen eines Reststücks (Opferholz) wird der axiale Spanndruck aufrechterhalten. Der Bohrer schneidet nahtlos in das darunterliegende Material über, sodass die Fasern des Hauptwerkstücks bis zum Schluss sauber durchtrennt werden. Für große Bohrungsdurchmesser empfiehlt sich die Nutzung von Forstnerbohrern, da deren Umfangsschneide die Fasern geometrisch vorschneidet, bevor die Hauptschneide den Materialabtrag leistet.

Metallbearbeitung: Thermische Beherrschung des Schneidvorgangs

Metalle weisen eine glatte, harte Oberfläche auf, an der die Querschneide des Spiralbohrers bei unzureichendem Vorschub abgleitet. Eine zu hohe Drehzahl in Kombination mit fehlendem Anpressdruck erzeugt starke Reibung, ohne dass der Span bricht. Die daraus resultierende thermische Energie glüht die Werkzeugschneide aus; der HSS-Stahl verliert seine Härte und das Werkzeug wird irreparabel beschädigt.

Dickes Metall wird in einem massiven Maschinenschraubstock sicher gebohrt und mit Schneidöl gekühlt Sicherheitsrelevante Fixierung: Zur Verhinderung von Torsionsunfällen muss das metallische Werkstück formschlüssig im Maschinenschraubstock gespannt werden.

Sicherheitswarnung: Beim Durchbruch der Bohrerspitze durch das Material haken die Schneiden oft ein. Das Antriebsmoment der Maschine überträgt sich blitzartig. Ohne mechanische Fixierung rotiert das Bauteil mit der Spindelachse mit, was enorme kinetische Energie freisetzt und schwerste Verletzungen verursacht. Die Nutzung eines Maschinenschraubstocks ist zwingend.

Die technische Vorgehensweise

Zur Führung der Querschneide ist vor dem Bohrvorgang zwingend eine Körnung zu setzen. Bei Metallen ist eine geringe Schnittgeschwindigkeit bei gleichzeitig hohem axialen Druck zu applizieren, sodass die Schneide abträgt und nicht reibt. Der Einsatz von Kühlschmiermitteln (Schneidöl oder Bohremulsion) ist erforderlich. Die Fluide mindern die Reibung an den Freiflächen, leiten die Prozesswärme ab und unterstützen den Spanbruch.

Kunststoffe: Vermeidung der Schmelzgrenze

Thermoplastische Kunststoffe weisen eine geringe Wärmeleitfähigkeit auf. Eine zu hohe Zerspanungsgeschwindigkeit bei kontinuierlichem Vorschub staut die Reibungshitze im Bohrloch. Das Material überschreitet seine Glasübergangstemperatur und schmilzt lokal auf. Die zähflüssige Schmelze setzt die Spannuten des Bohrers zu und beschädigt nach dem Erstarren die Bohrungswandung mechanisch.

Die technische Vorgehensweise

Für Kunststoffe ist die Drehzahl signifikant zu drosseln. Der Bohrvorgang erfordert einen stark reduzierten Vorschub. Ein regelmäßiges axiales Zurückziehen der Pinole ("Entspänen") unterbricht den Reibungskontakt, gewährleistet die Wärmeabfuhr und verhindert das thermische Aufschmelzen des Spans.

Referenzwerte: Schnittgeschwindigkeiten

Die nachfolgende Tabelle liefert Richtwerte für die kinematische Ausrichtung der Anlage bei einem Standard-Bohrdurchmesser von 8 mm.

Material Bohrer Ø Empfohlene Drehzahl Zusatz-Tipp
Weichholz (Kiefer/Fichte) 8 mm ca. 1800 U/min Opferholz zwingend nutzen
Hartholz (Eiche/Buche) 8 mm ca. 1500 U/min Forstnerbohrer für saubere Ränder
Baustahl (S235JR) 8 mm ca. 800 U/min Kühlschmiermittel applizieren
Kunststoff / Acryl 8 mm ca. 400 - 600 U/min Intervallbohrung zur Wärmeabfuhr

Instandhaltung & Pflege: Mechanische Werterhaltung

Die Präzision und Lebensdauer einer Zerspanungsmaschine korrelieren direkt mit den durchgeführten Instandhaltungsmaßnahmen. Die Akkumulation von hygroskopischen Holzstäuben und Spänen in Verbindung mit Umgebungsluftfeuchtigkeit initiiert korrosive Verschleißprozesse an den blanken Maschinenteilen.

Meister-Tipp: Die fachgerechte Schmierung und Säuberung nach Abschluss des Produktionsprozesses konserviert die mechanischen Toleranzen der Anlage und garantiert die Betriebssicherheit.

Die Führungssäule: Korrosionsprävention

Die vertikale Trägersäule ist starken Gleitreibungskräften ausgesetzt. Verbleiben Handschweiß oder organische Stäube auf dem blanken Stahl, wird die Bildung von Flugrost begünstigt. Die oxidative Veränderung der Oberfläche erhöht den Reibungskoeffizienten dermaßen, dass der schwere Bohrtisch beim Lösen der Arretierung verklemmt und sich die Höhe nur durch unkontrollierte Krafteinwirkung regulieren lässt.

Die technische Vorgehensweise

Die Säule ist mechanisch von Stäuben zu befreien und zyklisch mit einem dünnen Film säurefreien Maschinenöls zu benetzen. Die Applikation versiegelt die Mikroporen des Stahls gegen Oxidation und gewährleistet die leichtgängige Höhenverstellung des Maschinentisches.

Wichtig: Der Einsatz hochviskoser Schmierfette an der Säule ist kontraproduktiv. Fette binden Feinstaub und Späne. Die resultierende abrasive Substanz blockiert die Klemmmechanik und führt zu irreversiblem Verschleiß der Gleitflächen.

Der Antriebsriemen: Kraftübertragung prüfen

Das Riemengetriebe transferiert die Motorleistung zur Bohrspindel. Bei Spannungsverlust rutscht der Keilriemen unter hoher Zerspanungslast auf der Riemenscheibe durch. Die resultierende Reibungshitze härtet das Elastomer aus, führt zur Rissbildung und schlussendlich zum strukturellen Versagen des Antriebsriemens.

Die technische Vorgehensweise

Die Riemenspannung ist in definierten Intervallen zu verifizieren. Ein korrekt gespannter Riemen lässt sich bei mittiger Krafteinwirkung etwa 10 Millimeter auslenken. Eine Überspannung maximiert die radiale Belastung und forciert den Verschleiß der Spindellagerung. Poröse oder ungleichmäßig abgenutzte Riemen induzieren Unwuchten, reduzieren die Laufruhe signifikant und sind vorzeitig auszutauschen.

Das Bohrfutter: Erhalt der Zentriergenauigkeit

Handwerker reinigt das Schnellspannbohrfutter und die Säule einer Tischbohrmaschine Präventive Wartung: Die mechanische Reinigung der Spannbacken gewährleistet eine dauerhafte Zentriergenauigkeit.

Das Spannfutter ist die primäre Schnittstelle zur Kraftübertragung. Lagern sich metallische Mikrospäne oder Schleifstäube in den Führungsgewinden der Spannbacken ab, blockiert die kinematische Mechanik. Die erhöhte Schwergängigkeit bewirkt, dass die Backen das Zerspanungswerkzeug nicht mehr synchron und zentrisch greifen. Eine mangelhafte Rundlaufgenauigkeit ist die unvermeidliche Folge.

Die technische Vorgehensweise

Nach belastenden Einsätzen ist das Futter mit Druckluft auszublasen oder mit einer geeigneten Bürste mechanisch zu säubern. Bei Anzeichen von Schwergängigkeit ist ein harzfreies Schmiermittel (z.B. auf PTFE-Basis) in das Gewinde zu applizieren. Durch mehrfaches vollständiges Öffnen und Schließen des Spannmechanismus verteilt sich der Schmierfilm und die optimale Funktion wird regeneriert.

Arbeitssicherheit: Mechanische Gefährdungsbeurteilung

Schutzbrille liegt bereit neben einer Tischbohrmaschine in der Werkstatt Grundvoraussetzung für den sicheren Betrieb: Verpflichtender Augenschutz und absolutes Handschuhverbot an rotierenden Spindeln.

An stationären, rotierenden Zerspanungsmaschinen wirken massive Drehmomente. Die Einhaltung der Unfallverhütungsvorschriften (UVV) ist obligatorisch, um gravierende physische Traumata auszuschließen.

Die Gefahrenquellen resultieren aus reinen mechanischen Prinzipien – wie Rotationsenergien und Hebelkräften. Maschinenbediener haben diese physikalischen Realitäten bei jedem Arbeitsvorgang strikt zu antizipieren.

Regel 1: Einzugsgefahr durch Handschuhe

Das Tragen jeglicher textiler Handbekleidung an stationären Bohrmaschinen ist nach einschlägigen Vorgaben strikt untersagt. Kommt die Faserstruktur des Handschuhs in Kontakt mit der rotierenden Schneide oder Spindel, greift das Werkzeug das Material augenblicklich.

Sicherheitswarnung: Das Drehmoment der Spindelachse potenziert sich und überwindet die Haltekraft der Handschutzausrüstung in Millisekunden. Die Hand wird in das Rotationszentrum gezogen, was schwere Quetschungen und komplexe Frakturen der Extremitäten verursacht. Maschinen sind zwingend mit bloßen Händen zu bedienen.

Regel 2: Augenschutz gegen kinetische Partikel

Beim Abtragungsverfahren an Metallwerkstoffen entstehen Späne mit hoher thermischer und kinetischer Energie. Infolge der Spindelrotation und asymmetrischer Spanbrüche können diese metallischen Partikel unkontrolliert als ballistische Fragmente beschleunigt werden.

Das Auge verfügt über keine protektiven anatomischen Mechanismen gegen diese Art der Penetration. Um Hornhaut- und Linsenverletzungen vorzubeugen, ist das Tragen eines zertifizierten Augenschutzes gemäß DIN EN 166 während des gesamten Maschinenbetriebs kompromisslos vorgeschrieben.

Regel 3: Werkstückfixierung gegen Torsionsmomente

Das manuelle Arretieren von Bauteilen auf dem Bohrtisch stellt einen massiven Sicherheitsverstoß dar. Durchdringt die Werkzeugschneide das Bauteil, ändert sich der Schneidwiderstand schlagartig. Das Verhaken der Schneidkanten überträgt das maximale Motor-Drehmoment verzögerungsfrei auf das Werkstück.

Die auskragenden Kanten eines Werkstücks fungieren in diesem Fall als Hebel, welche die menschliche Krafteinwirkung exponentiell übersteigen. Die Kanten rotieren mit der eingestellten Drehzahl der Bohrspindel und wirken wie Schneidwerkzeuge gegen den Bediener.

Sicherheitswarnung: Zur Gewährleistung der Prozesssicherheit müssen Bauteile zwingend in einem passgenauen Maschinenschraubstock gespannt werden. Dieser ist mittels T-Nutensteinen kraft- und formschlüssig auf dem Maschinentisch zu befestigen.

Technischer FAQ-Bereich

Worin liegt die konstruktive Differenz zwischen Tisch- und Säulenbohrmaschinen?

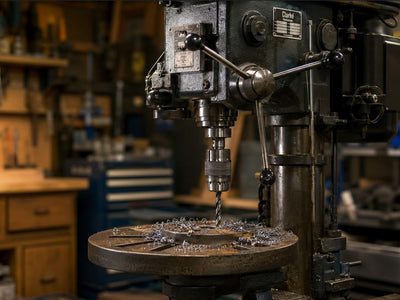

Eine Tischbohrmaschine wird zur stationären Anwendung fest mit einer Werkbank verschraubt und eignet sich für kompakte Baugruppen. Eine Säulenbohrmaschine (Ständerbohrmaschine) wird als Standgerät auf dem Fundament positioniert. Durch die Verlängerung der Führungssäule bietet sie die nötige lichte Höhe für voluminöse Werkstücke, primär im industriellen Stahlbau.
Ist die Maschine zur Aufnahme von Fräswerkzeugen geeignet?
Diese Anwendung ist physikalisch auszuschließen. Bohrspindeln sind auf axiale Druckkräfte (Vorschub in Z-Richtung) konstruiert. Fräsverfahren erzeugen jedoch transversale Scherkräfte. Die Lager der Pinole sind nicht für radiale Belastungen ausgelegt. Ein kritischer Nebeneffekt: Die formschlüssige MK-Kegelverbindung kann sich durch seitliche Vibrationen lösen, wodurch das Fräswerkzeug unkontrolliert abgeworfen wird.
Welches Drehzahlspektrum ist für die allgemeine Bearbeitung zu definieren?
Der Drehzahlbereich muss auf den jeweiligen Zerspanungskoeffizienten des Materials abgestimmt sein. Weiche Thermoplaste und Nadelhölzer benötigen für kleine Bohrdurchmesser Drehzahlen bis 2500 U/min. Für legierte Baustähle oder das Einbringen von Gewinden ist das Getriebe auf Drehzahlen unter 400 U/min zu drosseln, um die Standzeit der Schneiden sicherzustellen.

Zusammenfassung und anforderungsspezifische Empfehlungen

Abschließend erfolgt die Synthese der analysierten Systeme. Die Spezifikation der geeigneten Werkzeugmaschine sollte sich konsequent nach den physikalischen Belastungsgrenzen des geplanten Anwendungsbereichs richten.

Szenario 1: Industrieller und gewerblicher Einsatz

Für Fertigungsprozesse, die eine maximale Maßhaltigkeit bei hoher Wiederholfrequenz verlangen, ist die Optimum B23 Pro die technisch adäquate Wahl. Die schwingungsdämpfende Gusskonstruktion und die verbriefte Rundlaufgenauigkeit qualifizieren die Maschine für den präzisen Vorrichtungsbau in hochfesten Stahllegierungen.

Optimum B23 Pro Spezifikationen prüfen

Szenario 2: Ergonomische Anwendung für die Holzbearbeitung

Liegt der Anwendungsschwerpunkt in der Verarbeitung von Massiv- oder Plattenwerkstoffen (Holz), gewährleistet die Bosch PBD 40 eine erhebliche Effizienzsteigerung. Obwohl die leichte Konstruktion Einschränkungen bei massiven Metallarbeiten mit sich bringt, optimiert die voll elektronische Steuerung den Rüstprozess bei häufig wechselnden Schnittparametern maßgeblich.

Bosch PBD 40 Spezifikationen prüfen

Szenario 3: Preissensitive Anwendung im Leichtbau

Zur Umsetzung basisorientierter Bohrungen bei limitiertem Investitionsrahmen bietet die Scheppach DP55 eine pragmatische Funktionalität. Die Implementierung eines mechanischen Variogetriebes eliminiert die manuellen Rüstzeiten und sichert den effizienten Betriebsablauf bei der Bearbeitung von Nichteisenmetallen und Holz.

Scheppach DP55 Spezifikationen prüfen

Fazit & Maschinentechnische Bewertung

Eine zielgerichtete Investition in Werkzeugmaschinen amortisiert sich nachhaltig durch normgerechte Fertigungsergebnisse, reduzierte Werkzeugabnutzung und die prozesssichere Vermeidung von Ausschuss. Die strikte Beachtung maschinenbaulicher Gesetzmäßigkeiten und der Unfallverhütungsvorschriften gewährleistet die Betriebssicherheit der Anlage. Ein Bearbeitungsprozess ist erst mit der fachgerechten Instandhaltung der kinematischen Baugruppen abgeschlossen.

Alle evaluierten Modelle anzeigen

Ihre Meinung ist gefragt, mein Freund!

Haben Sie Fragen zu einer Maschine oder eigene Anwendungsbeispiele aus der Praxis? Schreiben Sie es in die Kommentare – der fachliche Austausch wird hier aktiv begleitet!
